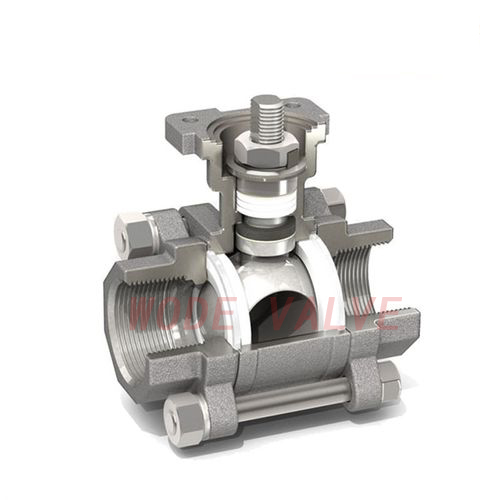

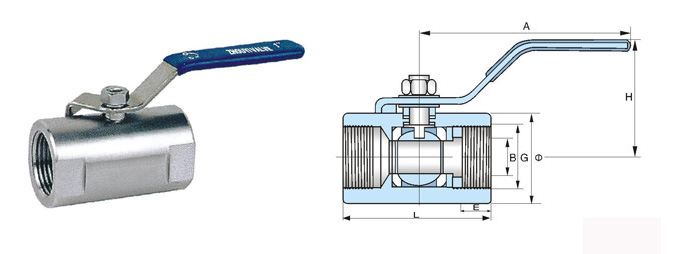

公制螺紋閥門與英制螺紋閥門區別
閥門和管道的連接有多種，主要有法蘭、焊接、螺紋等，該文就詳細介紹螺紋連接的知識。常用的螺紋閥門有公制與英制螺紋。管螺紋主要用來進行管道的連接，使其內外螺紋的配合緊密，有直管和錐管兩種。常見的管螺紋主要包括以下幾種：NPT、PT、G等。
常見的管螺紋主要包括以下幾種：NPT、PT、G等。
（1）NPT是National(American)Pipe Thread的縮寫，屬于美國標準的60度錐管螺紋，用于北美地區，國標查閱GB/T12716。
（2）PT（BSPT）是Pipe Thread 的縮寫，是55度密封圓錐管螺紋，屬于惠氏螺紋家族，多用于歐洲及英聯邦國家，常用于水及煤氣管行業，錐度1:16，國標查閱GB/T7306。國內叫法為ZG.。
（3）G是55度非密封管螺紋，屬惠氏螺紋家族。標記為G代表圓柱螺紋。國標查閱GB/T7307。
公制螺紋與英制螺紋
公制螺紋用螺距來表示，美英制螺紋用每英寸內的螺紋牙數來表示；
公制螺紋是60度等邊牙型，英制螺紋是等腰55度牙型，美制螺紋為等腰60度牙型；
公制螺紋用公制單位（如mm），美英制螺紋用英制單位（如英寸）；
“行內人”通常用“分”來稱呼螺紋尺寸，一英寸等于8分，1/4英寸就是2分，以此類推。
另外還有：ISO—公制螺紋標準60度；UN—統一螺紋標準60度；API—美國石油管螺紋標準60度；W—英國惠氏螺紋標準55度。
各種螺紋的區別
NPT，PT，G 都是管螺紋．
NPT 是 National (American) Pipe Thread 的縮寫，屬于美國標準的 60 度錐管螺紋，用于北美地區．國家標準可查閱 GB/T12716
PT 是 Pipe Thread 的縮寫，是 55 度密封圓錐管螺紋，屬惠氏螺紋家族，多用于歐洲及英聯邦國家．常用于水及煤氣管行業，錐度規定為 1:16． 國家標準可查閱 GB/T7306
G 是 55 度非螺紋密封管螺紋，屬惠氏螺紋家族．標記為 G 代表圓柱螺紋．國家標準可查閱 GB/T7307
另外螺紋中的1/4、1/2、1/8 標記是指螺紋尺寸的直徑，單位是英寸．行內人通常用分來稱呼螺紋尺寸，一英寸等于8分，1/4 英寸就是2分，如此類推．G 就是管螺紋的統稱(Guan)，55，60度的劃分屬于功能性的，俗稱管圓。即螺紋由一圓柱面加工而成。
ZG俗稱管錐，即螺紋由一圓錐面加工而成，一般的水管接頭都是這樣的，國標標注為Rc公制螺紋用螺距來表示，美制螺紋60度。公制螺紋用公制單位， 美英制螺紋用英制單位。管螺紋主要用來進行管道的連接，其內外螺紋的配合緊密，有直管與錐管兩種。公稱直徑是指所連接的管道直徑，顯然螺紋直徑比公稱直徑大。1/4，1/2，1/8是英制螺紋的公稱直徑，單位是英寸。
