換熱器系統
2023/6/19 11:36:34??????點擊：
換熱器系統
換熱器的主要功能是保證工藝過程對介質所要求的特定溫度，同時也是提高能源利用率的主要設備之一。廣泛應用于石油、化工、動力、制冷等行業中，在工業生產中、生活中有著重要的地位。

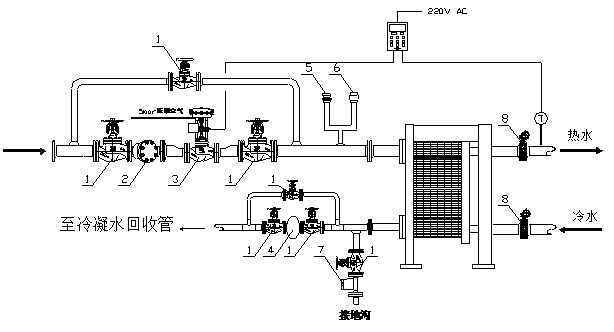

板式換熱器是不同介質在波紋形板片之間逆向流動換熱。相對容積式換熱器，換熱面積大，效率高，換熱速度更快。所以最好采用電動或氣動控制。
1、雙波紋管就截止閥；2、Y型過濾器；3、氣動控制閥；
4、浮球疏水閥；5、熱靜力排空氣閥；6、破真空閥；
7、停機排放閥；8、蝶閥；

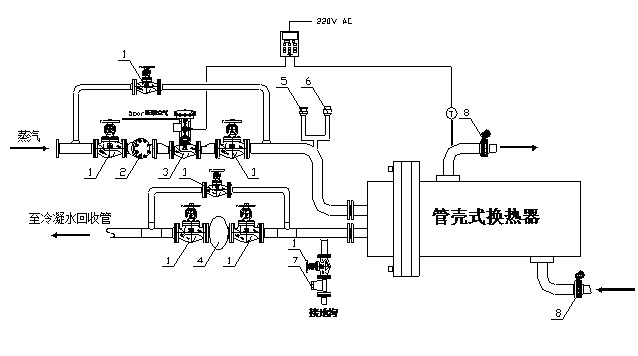

管殼式換熱器是被加熱在盤管中，所以換熱更快。常用于工藝加熱使用。這種換熱器的熱負荷變化較大，受被加熱介質的初始溫度和流量的影響較大。所以在設計溫度控制和疏水時更要注意。
采用方式及優點：
換熱器系統可采用電動或氣動控制閥控制。
氣動控制閥是以氣為動力，需要提供氣源。有氣壓開啟和氣壓關閉兩種形式可以選擇。使用電氣定位器，可以精確控制流量。而電動閥是以電能來作為動力。電動閥的控制精度較高，主要應用于高精度控制場合。
系統工作過程：
高壓蒸汽通過控制閥控制流量，與換熱器中冷的介質進行熱交換獲得介質所需的溫度。蒸汽換熱后變成冷凝水通過疏水閥排出。
注意事項：
1．控制閥的選型非常重要，選型過小，流通能力不足，不能滿足需要。選型過大，控制精度低，而且容易造成閥門的沖蝕和震蕩，減少使用壽命。
2．為防止臟物進入控制閥，堵塞或損壞控制閥危及安全運行，影響正常供熱，應在控制閥前加設過濾器。
3．蒸汽經換熱后會產生大量的冷凝水，冷凝水如不及時排出其結果是換熱器內積水，導致水錘和溫度控制不良，在某些情況下產生腐蝕。所以需在換熱器后加裝即排型的浮球式疏水閥，防止冷凝水存積于換熱器中。
4．同時也可在疏水閥前安裝排放閥，在停機/開機冷凝水量較大時輔助疏水閥疏水。
5．當換熱速度過快，換熱器內的蒸汽壓力迅速下降，從而可能產生真空狀態導致冷凝水無法經疏水閥排出。應在控制閥后端的供汽管上安裝破真空閥。
6． 當破真空閥運作時大量的空氣就會進入換熱器中，空氣會附著在換熱器內表面嚴重影響換熱效率，可在破真空閥旁安裝排空氣閥。
7．在控制閥和疏水閥前后安裝截止閥，便于維修。
8．在換熱器不能突然停止運行的場合應在控制閥和疏水閥加設旁通。若控制閥或疏水閥損壞需要維修時，可以打開旁通不間斷換熱器的正常運行。
選型說明
需要提供壓力，溫度，流量等。
