進口電動微小流量調節閥的選型與注意事項
隨著工業自動化程度的不斷提高及科技創新的發展，過程控制對調節閥在小流量的控制要求也不斷在增加。如在科研、精細化工等領域，要求調節閥控制流量在每小時幾升至幾十升的情況越來越普遍。因此，小流量調節閥的應用也越來越多。由于對小流量的控制要求比較嚴格，那么微小流量調節閥在選型及使用中的一些注意事項是什么呢，該文中詳細介紹：
小流量調節閥是指閥門流量系數很小的閥門（注閥門壓力等級包括為常壓、中壓、高壓等，由于其閥門流量系數滿足此要求時，亦可稱之為小流量調節閥），一般將閥門流量系數CV≤1.0的調節閥通稱為小流量調節閥，將閥門流量系數≤0.08的調節閥稱為超小流量調節閥。
選型及注意事項
小流量調節閥由于閥門本身的流通能力需求就很?。ㄈ缑啃r(shí)幾升的流量控制），而對流量的控制要求確很高。因此，閥門開度的每一個變化都可能影起閥門流量的巨大變化。故小流量調節閥在選型及使用時應該注意以下幾點：
1、請?zhí)峁?zhǔn)確的工藝參數。包括且不限于：介質、溫度、閥前壓力范圍、閥后壓力范圍、流量、口徑、壓差等，以便正確的計算閥門流量系數CV/KV值。
2、根據上述計算結果，選擇合適的閥門類型。在調節閥的十大類基型產品中，用作小流量控制的一般采用變異的單座閥結構居多。
3、閥門流量試驗。小流量調節閥由于其控制流量小、要求精度高，而機械加工和理論設計則可能存在一定的誤差。因此，做閥門流量試驗是檢驗小流量調節閥是否符合設計及使用要求的唯一標準，尤其是超小流量調節閥必須通過做閥門流量試驗予以檢驗。
4、使用前先清掃管道。小流量調節閥由于控制流量小，因此，加工間隙及精度必然較高，尤其是高壓小流量調節閥則更是如此。為了防止焊渣、鐵銹等雜質對小流量調節閥的影響，在安裝使用小流量調節閥前請先清掃管道。
5、對耐腐蝕、耐磨等有特殊要求的小流量調節閥，請根據工藝情況選擇合適的材質和處理工藝。

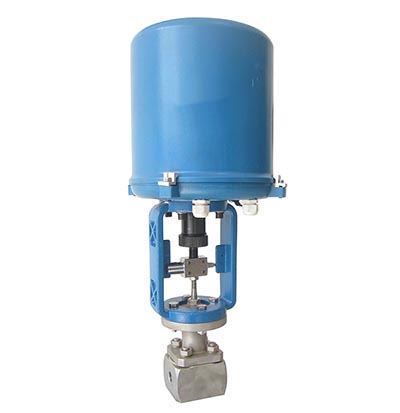

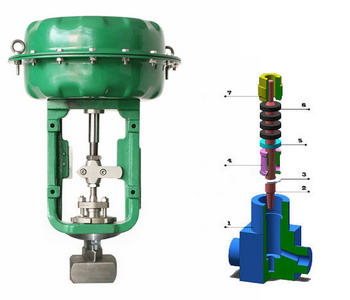

沃德WODE小流量調節閥技術性能
公稱通徑(DN) | G3/8"、1/2"、G3/4"、G1" | ||||||||||||
閥座直徑 | 1.5 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 15 |
額定流量系數KV | 0.025 | 0.05 | 0.08 | 0.12 | 0.20 | 0.32 | 0.50 | 0.80 | 1.00 | 1.40 | 1.55 | 1.85 | 2.23 |
允許壓差(MPa) | ≤公稱壓力 | ||||||||||||
公稱壓力(MPa) | 1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0或者ANSI Class150～Class2500 | ||||||||||||
額定行程 | 8 | 10 | 12 | ||||||||||
閥蓋形式 | 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) | ||||||||||||
壓蓋形式 | 螺栓壓緊式 | ||||||||||||
密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | ||||||||||||
閥芯形式 | 單座式 | ||||||||||||
流量特性 | 等百分比、直線性 | ||||||||||||
配置執行器類別 | PSL系列、2SB系列等電動執行器(客戶指定品牌亦可)或者氣動薄膜執行器 | ||||||||||||
執行器參數 | 電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC | ||||||||||||
防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 | |||||||||||||
環境溫度：-25～+70℃、環境濕度：≤95% | |||||||||||||
使用要點
1、適用于油、氣、水等干凈介質的小流量調節場合。
2、流量可調節范圍大（可調比R大）?？筛鶕?jù)用戶的要求實現大可調比如R＝1：50、R＝1：100等流量調節。
3、請?zhí)峁?zhǔn)確的工藝參數。工藝參數包括且不限于：介質、溫度、閥前壓力、閥后壓力、流量等，以便我們正確計算閥門的流量系數。
4、高壓、大壓差、超小流量、耐腐蝕及耐磨等特殊要求的小流量調節閥。
5、對調節閥的芯座等密封面應采用硬化處理，以提升調節閥的使用壽命。
