閥門防火耐火試驗原理技術介紹

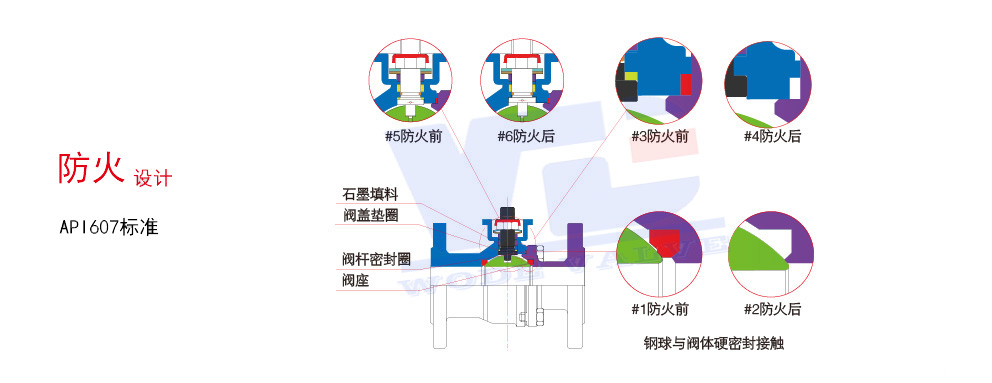

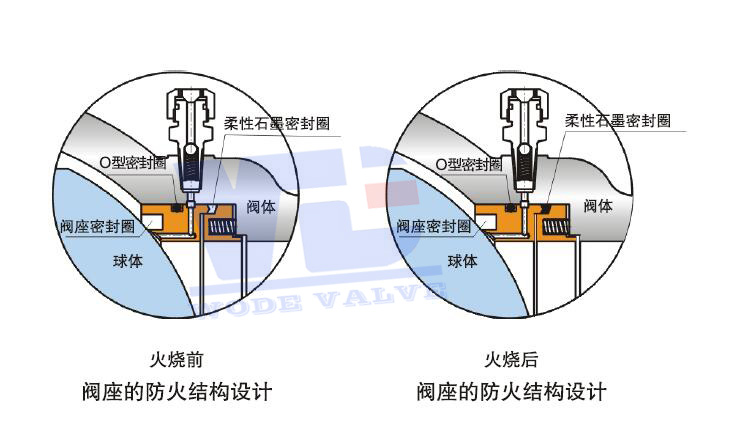

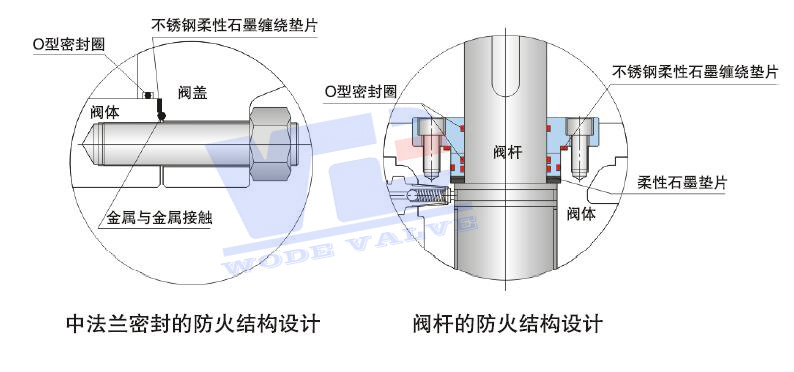

在各種石油化工的閥門招標文件中經?？吹揭箝y門防火防靜電的要求，那閥門防火及耐火試驗是怎樣的呢。以市場上廣泛應用的球閥品牌德國沃德WODE公司產品為例，石油化工工業的生產流程復雜，而且在生產過程中使用的原材料半成品、成品以及各種輔助材料大都是易燃易爆物質，極易引發火災和爆炸事故。而用在某些易失火工況的閥門，由于存在發生火災的潛在危險，往往對其進行特殊的設計，使閥門在遭受一定時間的火燒后仍具有一定的密封性能及操作性能。在衡量閥門的耐火性能方面，耐火試驗是驗證閥門的重要手段。國內外一直對石油化工行業用閥門的耐火試驗非常重視，并制定了相關的標準。
試驗標準
根據不同的使用場合和產品功能，閥門耐火試驗標準也各不相同，如美國石油學會制定了針對軟閥座1/4轉閥門的標準ANSI/API607-2005，針對管線閥門和井口裝置的標準API6FA-1999，以及針對止回閥的標準API6FD-1995，國際標準化組織制定了針對各種閥門耐火試驗的標準ISO10497-2004，我國也制定了針對各種閥門耐火試驗系統及方法要求的標準JB/T6899-1993。
閥門耐火試驗中常見的問題
品種 | 火燒期間 | 低壓試驗 | 操作試驗 | 其他 | |
球閥 | 浮動球球閥 | 軟密封閥座內泄漏、外泄漏都可能出現，有火燒期間閥門中口法蘭及閥桿處泄漏的可能，硬密封閥座內泄漏一般較小 | 冷卻后低壓試驗可能出現內泄漏增大的現象 | 操作后的外泄漏易超標，泄漏位置一般為閥體法蘭連接處及閥桿處 | |
固定球球閥 | 軟密封閥座內泄漏、外泄漏都可能出現，有火燒期間閥門中口法蘭、閥桿及球體支撐軸處有泄漏的可能，硬密封閥座內泄漏一般較小 | 冷卻后低壓試驗可能會出現內泄漏增大現象 | 操作后的外泄漏試驗泄漏量易超標，泄漏位置一般為閥體中口法蘭、閥桿以及球體支撐軸處 | 固定球結構的球閥屬于上游密封型的，燃燒期間的內泄漏應扣除閥體中腔內的存積水量 | |
全焊接球閥 | 內泄漏易出現，外泄漏在閥桿處有可能出現 | 可能會出現內泄漏增大現象 | 外泄漏一般較小，只有閥桿處可能出現外泄漏 | — | |
平板閘閥 | 內泄漏相對其他產品較小，外泄漏在閥體連接處或閥桿處都有可能出現 | 內泄漏一般較小 | 操作后在閥體連接、閥桿及排污孔處易出現外泄漏 | — | |
旋塞閥 | 軟密封閥門內泄漏很大，不能很好保證，硬密封閥門內泄漏較小 | 冷卻后低壓試驗軟密封閥門內泄漏一般較大，硬密封閥門內泄漏一般較小 | 操作后的外泄漏試驗泄漏量易超標，泄漏位置一般為閥體法蘭連接處及閥桿處 | — | |
蝶閥 | 內泄漏相對其他產品易出現，外泄漏在閥桿處有可能出現 | 冷卻后低壓試驗內泄漏易出現 | 操作后在閥桿及支撐軸處易出現外泄漏 | — | |
截止閥 | 內泄漏相對其他產品較小，外泄漏在閥體連接處或閥桿處都有可能出現 | 內泄漏一般較小 | 操作后的外泄漏試驗泄漏量易超標，泄漏位置一般為閥體法蘭連接處及閥桿處 | — | |
止回閥 | 內泄漏相對其他產品易出現，外泄漏在閥體與閥蓋連接處有可能出現 | 冷卻后低壓試驗內泄漏易出現 | 操作后的外泄漏試驗泄漏量易超標，泄漏位置通常為閥體與閥蓋連接處 | — | |
閥門的耐火試驗是模擬閥門在火災環境下的試驗，它能真實有效的反映出試驗閥門的耐火性能，對研究閥門的耐火結構以及考核閥門的耐火性能等都具有重要意義。有關更多關于閥門防火設計結構及試驗的技術問題可隨時致電與我公司溝通探討。
